YDJ-500kVA/500kV工頻試驗變壓器主要用於以下220    KVGIS電力係統試品進行工頻耐壓試驗及其他科學試驗研究：

供方對可調YDJ-500kVA/500kV油式試驗升壓變壓器設備成套滿足電力係統戶外工頻耐壓試驗要求：在輸出滿載AC500kV被試品耐壓試驗，運行≤15分鍾，成套設備電流/電壓反饋及測量精度≤1.5%。

該成套設備應有相應可靠的保護措施，保護措施滿足技術協議要求但不限於技術要求，應該滿足試品被擊穿或閃烙後設備能正常運行。滿足環境溫度0~40℃，相對濕度85%，試驗電源諧波分量＜5％，整個係統在額定電壓下，在80%的額定電壓下，允許持續運行.

設備滿足CNAS認證的相關要求。

本套設備為交鑰匙設備。



標準及要求

提供的工頻試驗變壓器的技術條件，均符合國家和電力變壓器行業標準和規範，如果標準之間有差異，以較高標準執行。

GB 311.1-2012     高壓輸變電設備的絕緣配合
JB/T 9641-1999   試驗變壓器
GB/T 16927.1-2011 高電壓試驗技術 第一部分：一般試驗要求
GB/T 16927.2-2013 高電壓試驗技術 第二部分：測量係統
GB/T 4023-1997 半導體分立器件和集成電路  第2部分：整流二極管
GB/T 26218.2-2010 汙穢條件下使用的高壓絕緣子的選擇和尺寸確定 第2部分：交流係統用瓷和玻璃絕緣子
GB 16847-1997  保護用電流互感器暫態特性技術要求
DL/T 848.1-2004 高壓試驗裝置通用技術條件 第1部分 直流岛国动作片观看在线麻豆
DL/T 848.2-2004 高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置
DL/T 848.3-2004 高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器
DL/T 846.1-2003  高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量係統
JB/T 8168-1999   脈衝電容器及直流電容器
JB/T 563-1999    耦合電容器及電容分壓器訂貨技術條件
GB/T 19749-2005  耦合電容器及電容分壓器
GB/T 4585-2004  交流係統用高壓絕緣子的人工汙穢試驗
GB/T 22707-2008 直流係統用高壓絕緣子的人工汙穢試驗
JB/T 6747-1993   直流係統用高壓絕緣子的人工汙穢試驗方法  固體層法
JB/T 8749-1998   調壓器通用技術要求
IEC 61245        直流係統用高壓絕緣子的人工汙穢試驗
IEC 60507-2013   交流係統用高壓絕緣子的人工汙染試驗

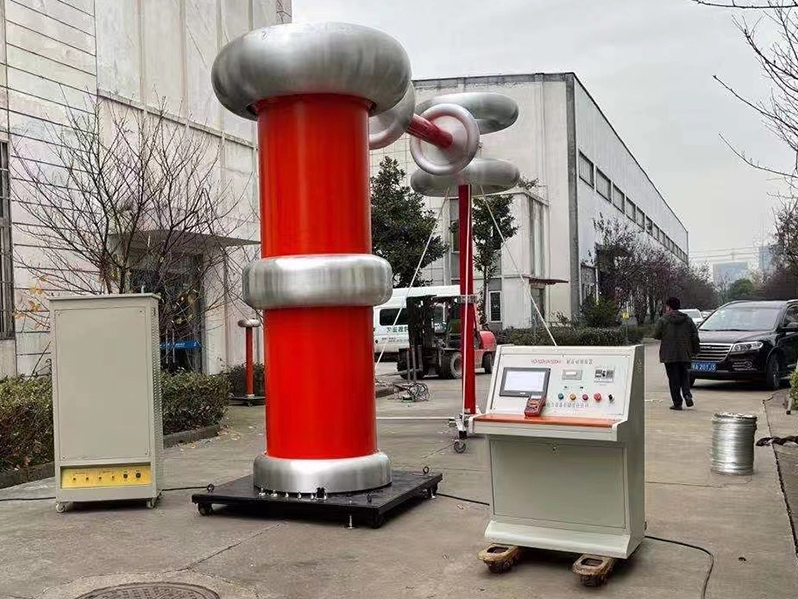

YDJ-500kVA/500kV工頻試驗變壓器成套設備技術方案

一）、使用條件

海拔高度：1000m
環境溫度：－10℃～＋40℃
相對濕度：<90％（25℃時）
最大日溫差：15℃
使用環境：戶內
無導電塵埃
無火災及爆炸危險
不含有腐蝕金屬和絕緣的氣體存在
電源電壓的波形為實際正弦波,波形畸變率<3%
設有一可靠接地點

二）、設備組成的部件

1.YDJC-500/250（Ⅰ）工頻串激試驗變壓器                          一台
3.YDJ-250/250（Ⅱ）工頻試驗變壓器                               一台
4.RF500-0.0003電容分壓器                                       一套
5.GR500-1-4保護電阻                                            一套
6. TC-500/500控製台                                             一台
7. TDY-100/1.0電動調壓器                                        一台
8. BDK-500（50、100、150、200）功率補償電抗器                  一台

三）、組成部件的技術條件

1、工頻無局放試驗變壓器
型    號：YDJ-500/250
結構型式：絕緣筒外殼
相    數：單相
頻    率：50Hz
額定容量：500kVA
輸入電壓：1.0kV
輸入電流：500A
 高壓繞組：250kV
高壓電流：2A
波形畸變率：≤3%
阻抗電壓：≤30%（三級串）
三級電壓分布不平衡：<±10%
測量繞組電壓比：2500：1
過流能力：在110％In額定電流持續時間60S工況情況下，過電流對試驗變壓器繞組均不應造成熱損壞和繞組變形。
過壓能力：在100％UH（500kV）時間300S下過電壓，不應造成試驗變壓器任何絕緣損壞，此時波形畸變率≤5%。
絕緣水平：低壓輸入端子對地工頻耐壓水平3kV/1min
介質損耗: ＜0.3%
噪    聲：≤60dB
試驗變壓器絕緣介質電氣強度：擊穿電壓大於65kV/2.5mm，微水小於10ppm，介質損耗因數小於0.3%（90℃）
外觀顏色：變壓器主體和電容器主體為紅色
電壓不均勻度：≤±5%
運行時間：在100%UH、IH下從環境溫度開始允許運行5分鍾，在100%UH、IH下從環境溫度開始允許連續運行，變壓器繞組溫升≤65K。
1.1.工頻串激試驗變壓器
型    號：YDJC（Ⅰ）-500/250
結構型式：絕緣筒外殼
相    數：單相
頻    率：50Hz
額定容量：500kVA
 額定電流：500A
輸入電壓：1.0kV
 高壓電壓：250kV
高壓電流：2A
 儀表電壓：0.1kV
    空載損耗：≤7%
負載損耗：≤9%
    激勵繞組輸出容量：250kVA
激勵繞組輸出電壓：0~1000V
激勵繞組輸出電流：250A
波形畸變率：≤3%
輸入、輸出、測量變比精度：< 1%
絕緣介質：25變壓器油
冷卻方式：油循環冷卻
結構形式：圓柱形絕緣筒封裝
運行時間：≤60分鍾
體    積：φ1000/φ1200×1300
重    量：＜3500kg
1.2.無局放試驗變壓器
型    號：YDJC（Ⅱ）-250/250
結構型式：絕緣筒外殼
相    數：單相
頻    率：50Hz
額定容量：250kVA
 額定電流：250A
輸入電壓：1.0kV
 高壓電壓：250kV
高壓電流：1A
 儀表電壓：0.1kV
    空載損耗：≤7%
負載損耗：≤9%
波形畸變率：≤3%
輸入、輸出、測量變比精度：< 1%
絕緣介質：25變壓器油
冷卻方式：油循環冷卻
結構形式：圓柱形絕緣筒封裝
運行時間：≤60分鍾
體    積：φ1000/φ1200×1300
重    量：＜3000kg
2.RF500-0.0003電容分壓器
型    號：RF500-0.0003
額定頻率：50Hz
標稱電容量：300PF10％
額定電壓：500kV
標稱分壓比：5000:1
介質損耗:＜0.5%
測量精度:1.0級
允許運行時間：同變壓器
體   積：Ф450/Ф600*高度3000
重   量：<150Kg
3.GR500-1-4保護電阻
型    號：HM-GR500-1-4
額定頻率：50Hz
額定電壓：500kV
額定電流：1A
標稱電阻：4kΩ
允許運行時間：同變壓器
體    積：Ф200/Ф300*長度1500
重    量：<60Kg
4.DTY-100高壓電動調壓器
型    號：HM-DTY-1000
額定容量：100kVA
輸入額定電壓：0.38kV
輸入額定電流：263.2A
輸出額定電壓：0~1.0kV
輸出額定電流：100A
額定頻率：50Hz
冷卻方式：自然冷卻
絕緣水平：3kV/1min無異常放電現象
允許運行時間：同變壓器
體   積：長1250*寬700*高1300
重   量：<1000kg
5.BDK-500功率補償電抗器
型    號：HM-BDK-500
額定容量：500kVA（50kVA、100kVA、150kVA、200kVA）
輸入額定電壓：1.0kV
輸入額定電流：500A
輸出額定電壓：1.0kV
輸出額定電流：500A（50A、100A、150A、200A）
額定頻率：50Hz
絕緣介質：25變壓器油
冷卻方式：自然冷卻
絕緣水平：3kV/1min無異常放電現象
允許運行時間：同變壓器
體   積：長1250*寬1000*高1300
重   量：<1500kg
6.TC-500控製台
型   號：TC－500
相    數：單相
頻    率：50Hz
輸入額定容量：500kVA
工作電壓：0.38kV
輸出額定容量：500kVA
高壓電流：1A
 儀表電壓：0.1kV
波形畸變率：≤3%
體    積：2000/1200×1500
重    量：＜100kg

功   能：
17寸液晶觸摸屏顯示器、人機界麵、PLC控製。
升/降壓曲線，計時耐壓曲線，狀態運行模式顯示器直觀顯示。
采用步進電機傳動，升壓速率可設置。
高精度傳感器和高性能14位AD采集芯片。
人機對話全鍵盤操作方式，智能化工作全過程。
任選自動升/降壓試驗、手動升/降壓試驗，操作靈活簡單。
 實時顯示試驗變壓器高壓電壓、低壓電流、高壓電流、耐壓時間。
試驗數據可打印，試驗數據可通過RS-232/輸出，與上位機連接通訊操作。
完善的過電流保護，任意設定目標輸出電壓值、電壓上限。
 輸出電壓可任意設置操作調整輸出，自動增益確保輸出平衡。
具有回零檢測功能，回零確定後才可進行試驗，安全可靠。
逼近式升壓算法，到達設定目標輸出電壓後自動耐壓計時，計時結束後調壓器電機自動回零。
 超過設定輸出電壓上限，調壓器電機自動回零，並發生聲光報警。
自動功率補償/手動操作。
具有安全門鎖功能。

四）、出廠試驗及現場交接試驗

以下項目除有說明外，出廠和現場均須進行，其標準按有關專業標準和協議規定執行。出廠試驗與現場交接試驗結果應無實質性差異。
外觀檢查：成套設備無滲漏、表麵無傷痕，瓷件完好。
變比測量試驗
各線圈直流電阻測量
空載電流測量
波形畸變測量
感應耐壓試驗
密封試驗：外施0.02Mpa壓力，24小時壓力不降，無滲漏油，無永久變形。
