湖北某供電公司運行維護檢修工區麻豆黄色视频下载測試（上）
發布日期：2016-04-12 00:00 點擊：
湖北某供電公司運行維護檢修工區麻豆黄色视频下载測試實例以及測試波形分析測試實例：複雜狀況下電纜接頭故障、死接地故障測試過程及測試波形。本文章為麻豆黄色视频下载測試園地（武漢国产精品麻豆VA在线播放正大電氣有限公司）原創文章
測試地點：湖北某供電公司運行維護檢修工區。
測試時間：2013年7月21日。
電纜類型：10KV交聯高壓鋁芯電纜，使用年限超過10年。
故障描述：運行擊穿故障，單相接地。用戶描述，電纜全長2000米左右，電纜直埋與地下，時間久遠，資料不清，電纜有一中間接頭，電纜上方為繁華街道，定點環境為複雜。再測試前，用戶已經請專業的麻豆黄色视频下载測試單位進行了測試，並在夜晚進行了電纜全程的故障點監聽定點工作，未找到故障點位置。
測試過程：按教程要求的步驟進行：
第1步：先用高壓搖表測試電纜絕緣，數據如下：
測試電纜絕緣情況：
萬用表/搖表 A－地 B－地 C－地 A－B A－C B－C 備注
高壓搖表 0 ∞ ∞ ∞ ∞ ∞
根據測試情況，A相接地（是不是死接地，用搖表測試不能判斷），B相、C相及相間絕緣是正常的。
第2步：用低壓脈衝法測試電纜全長，首先用好相對鎧裝測試電纜全長，分別對B－地、C－地、B-C相間，用脈衝法測試，波形如圖1（用2微秒脈寬，波形未擴展）。
測試結論：波形標準，電纜全長1410米。在600多米的地方有一個反射波形，估計為接頭反射（與用戶知道信息基本相符）。
圖1 脈衝法測試無故障相測試波形
然後，用故障相對鎧裝測試，即A-地，脈衝法測試波形如圖2所示：
圖2 脈衝法測試故障相測試波形
測試結論：波形為標準的低阻短路故障測試波形，說明A相為死接地故障，故障距離616米。根據圖2測試波形，可以基本斷定，故障距離616米，並且為接頭故障。
再下來，用故障相A相，分別對B、C相進行相間測試，即A-B相間、A-C相間，正常的測試波形，根據理論分析，應該與圖1一致，但是測試結果出人意料，出現如下如圖3所示的測試波形：
圖3 脈衝法相間（故障點泡在水中）測試波形
測試結論：圖3的測試波形，按正常的理論無法解釋，反射脈衝的位置剛好在接頭位置附近，所以隻能考慮是接頭的反射，但是接頭反射波形一般幅度較小，所以存凝，但是不影響對故障距離的基本判斷（根據後來故障點開挖結果，出現這種測試波形，主要原因，是故障點完全泡在汙水中，所以現成了好似接地的反射波形）。
第3步、用衝閃法測試故障距離
雖然用脈衝法基本判定了故障點大概位置，但是還要用高壓脈衝法、即衝閃法進行驗證，球間隙調到3毫米，加壓放電後，測試波形如圖4所示：

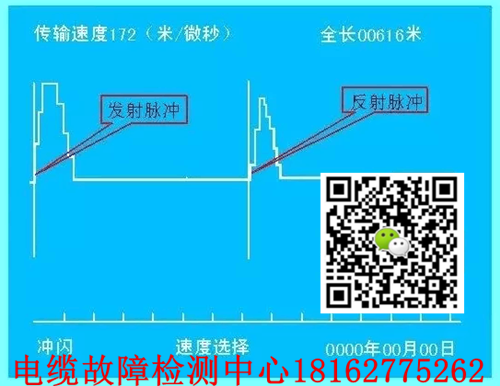

圖4 衝閃法測試死接地故障波形
測試結論：波形為標準的死接地故障衝閃法測試波形（無前沿負反衝），故障距離616米，與低壓脈衝法測試結果一致。
